詳解JFR微型保險絲規格及詳細型號

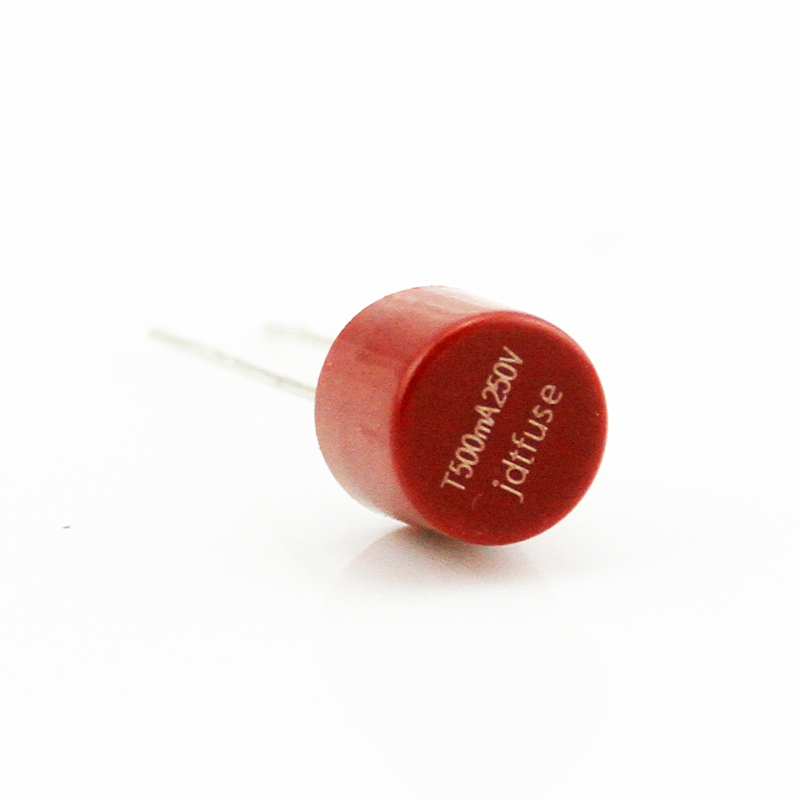

微型保險絲屬于一次性熔斷保險絲屬延遲型保險絲，按外形分有圓形微型保險絲、方形微型保險絲。集電通微型保險絲分有圓形保險絲JFR系列及方形保險絲JFS系列， JFR微型保險絲額定電壓為250V，0.5A-10A的電流范圍，集電通JFR圓形保險絲對應的型號有：JFR0250TR、JFR0315TR、JFR0400TR、JFR0500TR、JFR0630TR、JFR0800TR、JFR1100TR、JFR1125TR、JFR1160TR、JFR1200TR、JFR1250TR、JFR1315TR、JFR1400TR、JFR1500TR、JFR1630TR、JFR1800TR、JFR2100TR。其中0.25A~2.5A的分段 能力為25A/250 VAC，3.15A的分段能力為32A/250 VAC，4A的分段能力為40A/250 VAC，5A的分段能力為50A/250V AC，63A的分段能力為63A/250V AC，8A的分段能力為80A/250V AC，10A的分段能力為100A /250V AC 。微型保險絲編帶包裝再進行盒裝，一盒為1000個。

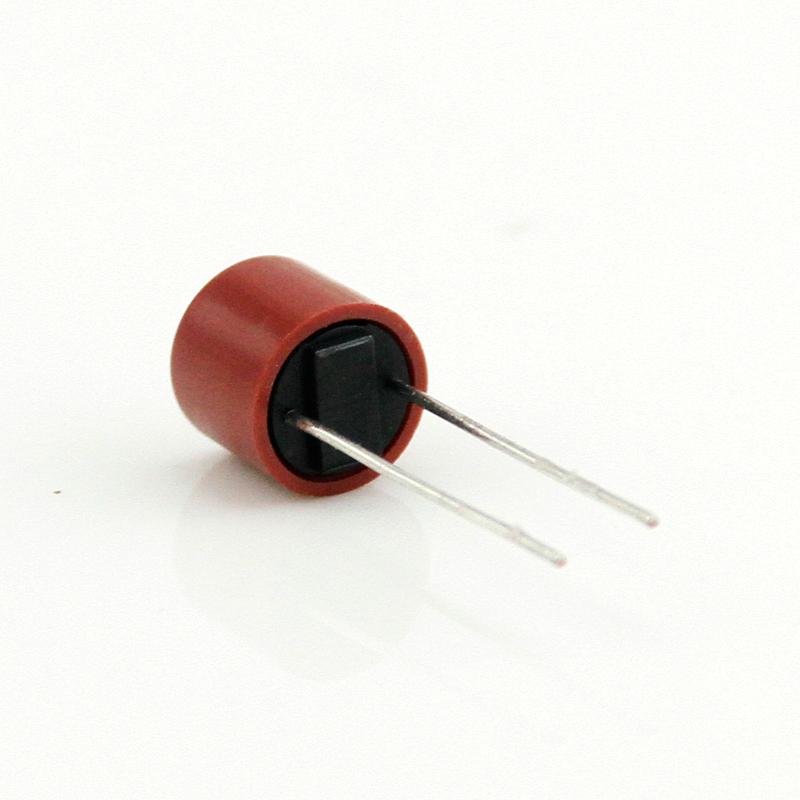

JFR微型保險絲主要的構成部分有外殼及一個外殼底座、保險絲以及兩根引腳組成，其中保險絲的外殼以及外殼底座的材質是熱塑性尼龍，聚酰胺PA 6.6，UL 94 V-0。保險絲為合金材料，兩根圓腳材質為銅鍍錫。該系列保險絲支持兩種焊接方式：波峰焊和手工焊。其中波峰焊接的溫度范圍為100℃~150℃，預熱時間為60~180秒，焊鍋溫度不能超過260℃，焊錫停留時間為2~5秒。推薦的手動焊接參數：烙鐵溫度：350°C±5°C，加熱時間不超過5秒。注意：不建議將這些設備用于IR或?qū)α骰亓骱高^程。
JDT微型保險絲屬低內阻，具有極強的分段能力。無鉛，無鹵素，已過UL認證，SGS認證，環保。規格尺寸為：8mm*8mm，腳距為5mm，插件式封裝對PCB板空間要求低，防震外殼安全套管，抗振動。微型保險絲有別于傳統的玻璃管保險絲和汽車中的片型保險絲，用于設備內部印制板和IC等的保護、輸入輸出電路的保護等。最顯著的特點是體積小，不易破碎、自動化安裝等，廣泛應用于電池充電器，如數碼相機、筆記本手機等消費類電子產品，LED電源，工業控制器等領域。
